DF-SDE

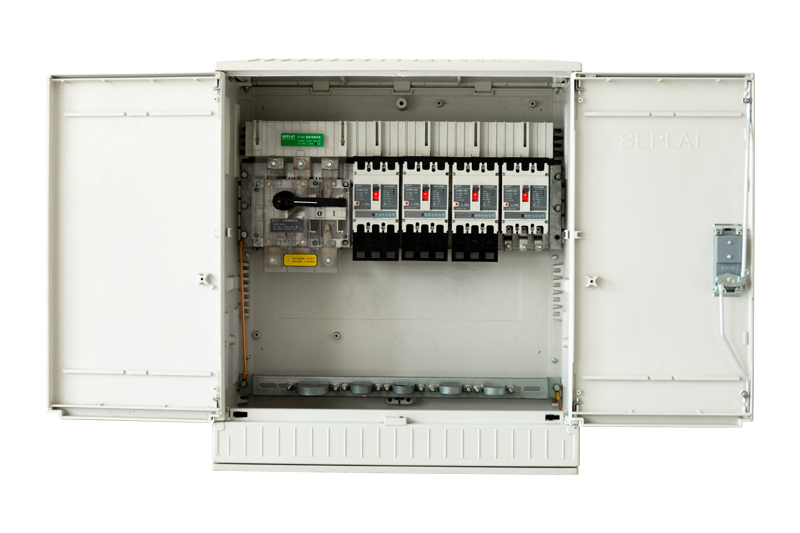

1、产品简介

箱体采用SMC或S304不锈钢材料制作，防护等级可根据用户需要选择，可满足IP54要求。回路开关采用E-bus集成封闭式母线系统连接固定。该系列电缆分支箱具有以下特点：

●此母线系统采用集成方式，由于分支母线和汇流母线一体成型，无需铜排转接，所以主回路电阻远低于传统螺栓连接方式

●汇流排防护等级达到IP20级，防护等级提高，安全可靠

●电缆接线空间宽裕

●模数化的设计可满足客户选择不同回路、不同电流规格的需求

●封闭母线的现场安装和运行维护工作量也大为减少

●可挂墙安装和落地安装

◆进线隔离开关，出线塑壳开关，400A

型号	DF-SDE4/400A	DF-SDE5/400A	DF-SDE7/400A
主接线
进线开关	ZLSH1-400*1	ZLSH1-400*1	ZLSH1-400*1
出线开关	ZLSM1E-250*3	ZLSM1E-250*4	ZLSM1E-250*6
安装方式	横排	横排	横排
集成母线系统	E-bus4/400	E-bus5/400	E-bus7/400
N(PEN)排	5*40 T2Y2	5*40 T2Y2	5*40 T2Y2
PE排	3*30 T2Y2	3*30 T2Y2	3*30 T2Y2
外形尺寸(㎜)	800*320*915	800*320*915	1000*320*915

注：当开关规格与数量与上表不一致时，应计算所有开关的总宽度，并选择相应规格的箱体。

◆进线塑壳开关，出线塑壳开关，400A

型号	DF-SDE4/400A	DF-SDE5/400A	DF-SDE7/400A
主接线
进线开关	ZLSM1E-400*1	ZLSM1E-400*1	ZLSM1E-400*1
出线开关	ZLSM1E-250*3	ZLSM1E-250*4	ZLSM1E-250*6
安装方式	横排	横排	横排
集成母线系统	E-bus4/400	E-bus5/400	E-bus7/400
N(PEN)排	5*40 T2Y2	5*40 T2Y2	5*40 T2Y2
PE排	3*30 T2Y2	3*30 T2Y2	3*30 T2Y2
外形尺寸(㎜)	800*320*915	800*320*915	1000*320*915

注：当开关规格与数量与上表不一致时，应计算所有开关的总宽度，并选择相应规格的箱体。

◆进线隔离开关，出线塑壳开关，630A

型号	DF-SDE4/630A	DF-SDE5/630A	DF-SDE7/630A
主接线
进线开关	ZLSH1-630*1	ZLSH1-630*1	ZLSH1-630*1
出线开关	ZLSM1E-250*3	ZLSM1E-250*4	ZLSM1E-250*6
安装方式	横排	横排	横排
集成母线系统	E-bus4/630	E-bus5/630	E-bus7/630
N(PEN)排	6*50 T2Y2	6*50 T2Y2	6*50 T2Y2
PE排	5*30 T2Y2	5*30 T2Y2	5*30 T2Y2
外形尺寸(㎜)	800*320*915	800*320*915	1000*320*915

注：当开关规格与数量与上表不一致时，应计算所有开关的总宽度，并选择相应规格的箱体。

◆进线塑壳开关，出线塑壳开关，630A

型号	DF-SDE4/630A	DF-SDE5/630A	DF-SDE7/630A
主接线
进线开关	ZLSM1E-630*1	ZLSM1E-630*1	ZLSM1E-630*1
出线开关	ZLSM1E-250*3	ZLSM1E-250*4	ZLSM1E-250*6
安装方式	横排	横排	横排
集成母线系统	E-bus4/630	E-bus5/630	E-bus7/630
N(PEN)排	6*50 T2Y2	6*50 T2Y2	6*50 T2Y2
PE排	5*30 T2Y2	5*30 T2Y2	5*30 T2Y2
外形尺寸(㎜)	800*320*915	800*320*915	1000*320*915

注：当开关规格与数量与上表不一致时，应计算所有开关的总宽度，并选择相应规格的箱体。
