DF-STC

1、产品简介

箱体采用SMC或S304不锈钢材料制作,防护等级可根据用户需要选择,**可满足IP54要求。回路开关采用ZLSC系列直列式熔断器隔离开关。该系列电缆分支箱具有以下特点:

●较高的互换性:除ZLSC160A开关采用50mm模数宽度外,其他开关均采用100MM模数宽度，均可配用NH1、NH2、NH3系列熔断器，熔体从32A到630A可互换;

●适用不同的电缆连接方案:开关可配备专用的Y型电缆连接夹，电缆直接与线夹连接，无需压制铜鼻,安装方便快捷。也可以配备通用的螺栓连接方式;

●开关与母排的连接可采用不打孔连接。也可以采用通用的螺栓连接方式;

●可挂墙安装和落地安装。

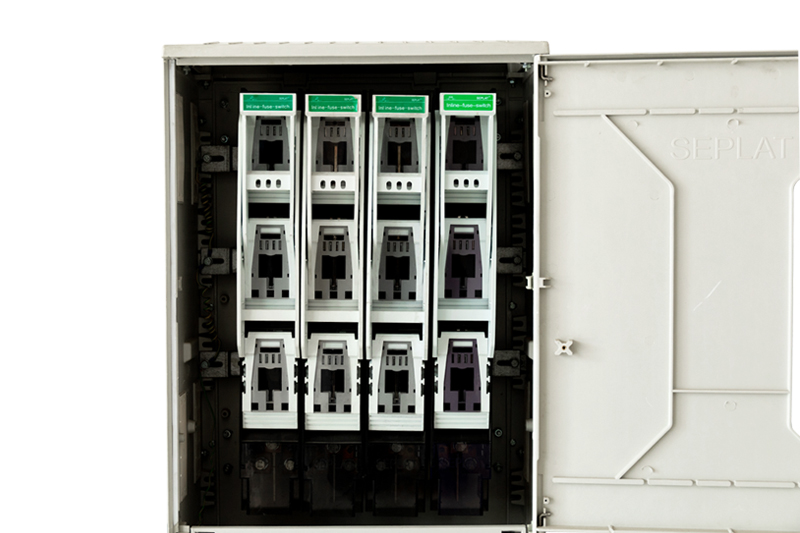

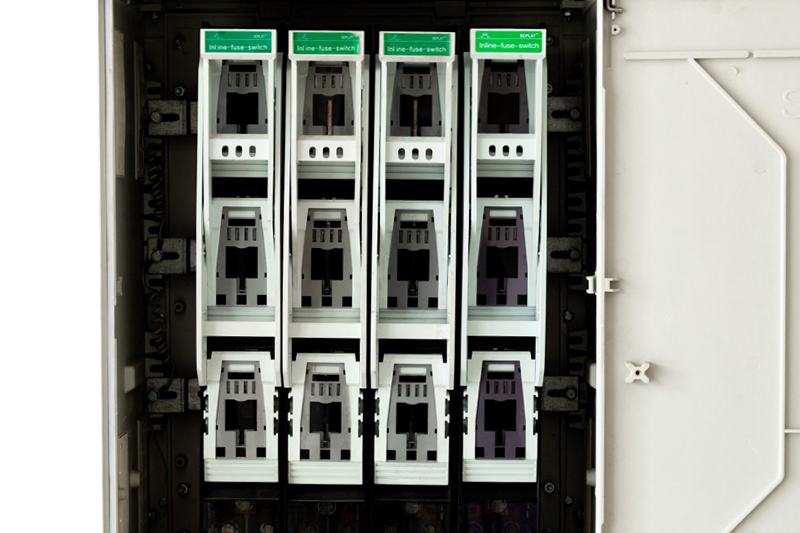

3、DF-STC系列电缆分支箱

箱体采用SMC或S304不锈钢材料制作，防护等级可根据用户需要选择，可满足IP54要求。回路开关采用ZLSC系列直列式熔断器隔离开关。该系列电缆分支箱具有以下特点：

●良好的互换性：除ZLSC160A开关采用50mm模数宽度外，其他开关均采用100mm模数宽度，均可配用NH1、NH2、NH3系列熔断器，熔体从32A到630A可互换

●适用不同的电缆连接方案：开关可配备专用的Y型电缆连接夹，电缆直接与线夹连接，无需压制铜鼻，安装方便快捷，也可以配备通用的螺栓连接方式

●开关与母排的连接可采用不打孔连接。也可以采用通用的螺栓连接方式

●可挂墙安装和落地安装

◆进线直列式熔断器隔离开关或直列式隔离开关，出线直列式熔断器隔离开关，400A

型号	DF-STC4/400A	DF-STC5/400A	DF-STC7/400A
主接线
进线开关	ZLSC400*1	ZLSC400*1	ZLSC400*1
出线开关	ZLSC250*3	ZLSC250*4	ZLSC250*6
熔断器	NH2*3	NH2*3	NH2*3
熔断器	NH1*9	NH1*12	NH1*18
母排	6*40 T2Y2	6*40 T2Y2	6*40 T2Y2
N(PEN)排	6*40 T2Y2	6*40 T2Y2	6*40 T2Y2
PE排	5*30 T2Y2	5*30 T2Y2	5*30 T2Y2
外形尺寸(㎜)	600*320*1150	600*320*1150	800*320*1150

注1：进线开关可配刀排，此时进线开关可作为进线隔离开关使用。

注2：当开关规格与数量与上表不一致时，应计算所有开关的总宽度，并选择相应规格的箱体。

◆进线直列式熔断器隔离开关或直列式隔离开关，出线直列式熔断器隔离开关，630A

型号	DF-STC4/630A	DF-STC5/630A	DF-STC7/630A
主接线
进线开关	ZLSC630*1	ZLSC630*1	ZLSC630*1
出线开关	ZLSC250*3	ZLSC250*4	ZLSC250*6
熔断器	NH3*3	NH3*3	NH3*3
熔断器	NH1*9	NH1*12	NH1*18
母排	6*50 T2Y2	6*50 T2Y2	6*50 T2Y2
N(PEN)排	6*50 T2Y2	6*50 T2Y2	6*50 T2Y2
PE排	5*30 T2Y2	5*30 T2Y2	5*30 T2Y2
外形尺寸(㎜)	600*320*1150	600*320*1150	800*320*1150

注1：进线开关可配刀排，此时进线开关可作为进线隔离开关使用。

注2：当开关规格与数量与上表不一致时，应计算所有开关的总宽度，并选择相应规格的箱体。
