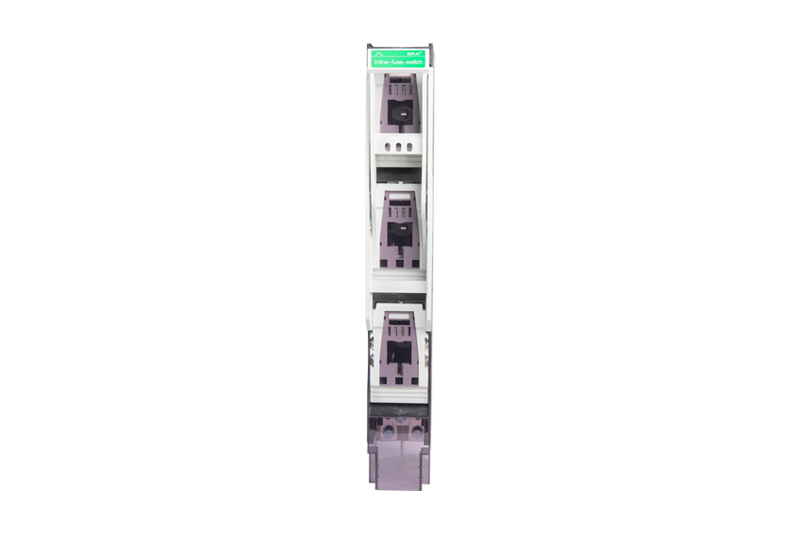

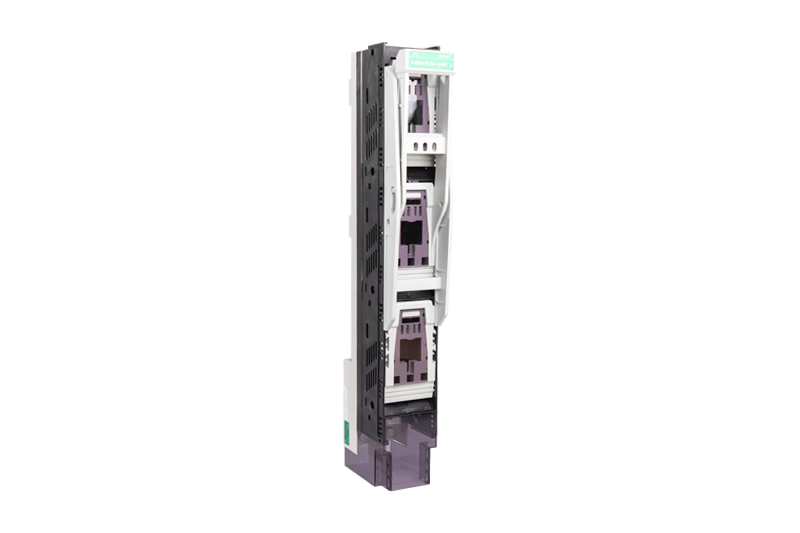

1、产品简介
ZLSC直列式熔断器隔离开关适用于额定电压690V及以下低压配电系统中，以熔断器为保护元件，可带负荷操作，作为电缆及线路的保护，已在办公楼及居民区配电中得到广泛应用
2、产品特性
●模块化设计：采用紧凑型宽度48mm和98mm
●185mm母排距离
●提供独特的电缆连接技术
开关可配备专用的V型电缆连接夹，电缆直接与线夹连接，无需压制铜鼻，安装方便快捷。电缆夹载流部件设有高密度的螺纹，保证其连接部位的可靠性
●熔断器监测装置
该装置使用三只LED灯，分别对应三相，当某一相出线故障熔断器熔断，该LED显示灯则随即熄灭。该装置能够方便准确地指示检修人员，从而提高检修的效率
●熔断器具有双重熔断指示，可从开关正面指示熔断器状态
●预留专用挂锁孔，安装挂锁可提高设备操作安全性
3、型号说明：
4、参数特性：
| 型号 | ZLSC160 | ZLSC250 | ZLSC400 | ZLSC630 |
| 模块宽度 | 50mm | 100mm | 100mm | 100mm |
| 适用熔断器 | NH00 | NH1 | NH2 | NH3 |
| 额定电流 | 160A | 250A | 400A | 630A |
| 额定电压 | 500V/690V | 500V/690V | 500V/690V | 500V/690V |
| 额定绝缘电压 | 1000V | 1000V | 1000V | 1000V |
| 额定频率 | 50HZ | 50HZ | 50HZ | 50HZ |
| 额定限制短路电流 | 50KA | 50KA | 50KA | 50KA |
| 适用类别 | AC-22B | AC-22B | AC-22B | AC-22B |
| 电气使用寿命操作次数 | 200 | 200 | 200 | 200 |
| 机械使用寿命操作次数 | 1400 | 1400 | 1400 | 1400 |
5、产品规格及安装方式：
| 型号 | ZLSC160/ZLSC160G | ZLSC250F/ZLSC250GF | ZLSC400F/ZLSC400GF | ZLSC630F/ZLSC630GF | ZLSC250/ZLSC250G | ZLSC400/ZLSC400G | ZLSC630/ZLSC630G |
| 额定电流 | 160A | 250A | 400A | 630A | 250A | 400A | 630A |
| 模块宽度 | 50mm | 100mm | |||||
| 操纵形式 | 三相联动 | 分体单相 | 三相联动 | ||||
| 铜/铝电缆 | 10-92㎜² | 25-300㎜² | |||||
| 额定绝缘电压 | 1000V | 1000V | 1000V | 1000V | |||
| 电缆接线端子 | 3*M8 | 3*M10 | 3*M12 | 3*M10 | 3*M12 | ||
| 适用母线系统 | 185㎜ | ||||||
| 适用类别 | AC-22B | AC-22B | AC-22B | AC-22B | |||
| 电气使用寿命操作次数 | 200 | 200 | 200 | 200 | |||
| 机械使用寿命操作次数 | 1400 | 1400 | 1400 | 1400 | |||
固定式安装
挂接式安装
